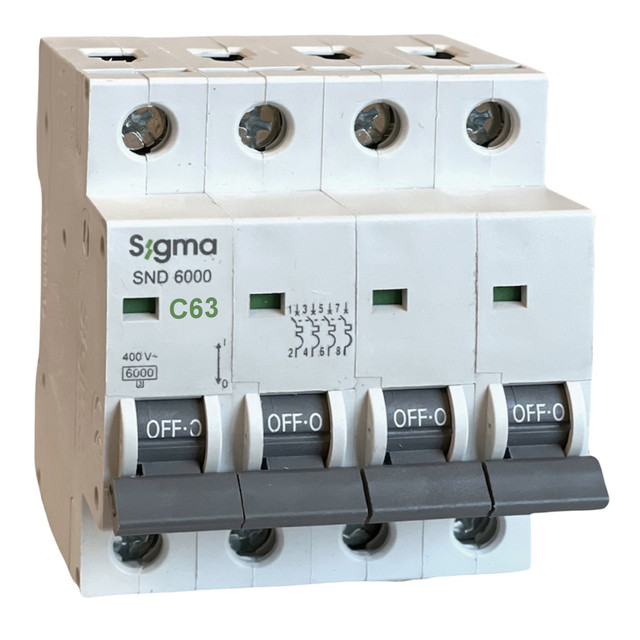

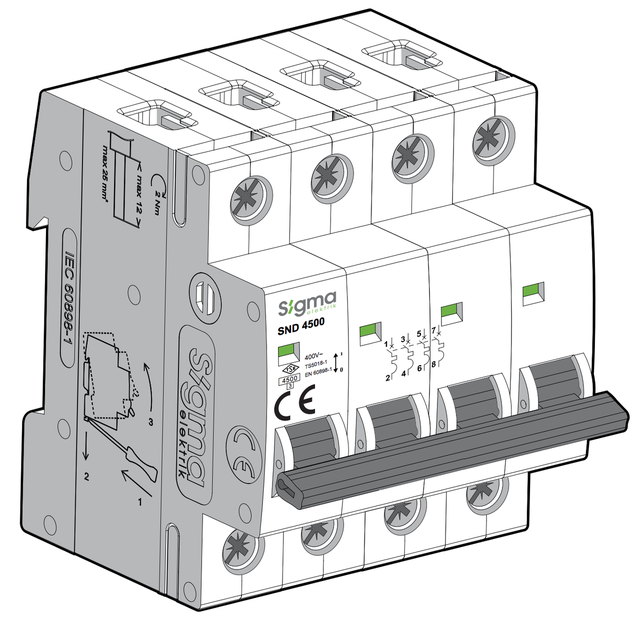

Автоматичні вимикачі для змінного струму, характеристика к.з. 4.5 кА, напруга до 230/400 вольтів, виробництва SIGMA (Туреччина)Автоматичні вимикачі (автомати) призначені для захисту ланцюгового змінного струму від перевантаження струмом (навантаження) і короткого замикання. Крім цього, автоматичний вимикач може використовуватися для увімкнення вимкнення електричних споживачів вручну. Автомати виробництва компанії SIGMA виготовлені в співвідношенні зі стандартами TS-5018-1 IEC 60898-1 і директивами Європейського Союзу 72-23-CEE, а також відповідає стандарту EAC, що підтверджується відповідним сертифікатом.
- Під'єднання автоматичних вимикачів може проводитися як за допомогою кабелю (різновид до 25 мм2) так і за допомогою шини (гребенці).
- Кріпитися автомат на стандартну дин рейку 35 мм.
- Температура довкілля для нормальної експлуатації автоматичних вимикачів має бути в діапазоні від -30 до +60 градусів за Цельсієм.
Крім номінального струму та кількості полюсів, дуже важливим параметром під час вибору автомата є характеристика спрацьовування — "В", "С" або "D".
- Вимикачі з характеристикою "B" треба вибирати для захисту проведення для побутових розеток, побутового світла та нагрівачів — зазвичай у квартирах і приватних будинках.
- Вимикачі з характеристикою "C" треба вибирати для захисту електропроводини до якого приєднується навантаження, під час увімкнення якого можуть відбуватися невеликі стрибки струму — як-от трансформатори, кондиціонери, холодильники, флуоресцентні (люмінесцентні) газорозрядні лампи, навантаження з індуктивними характеристиками або як ввідні/головні автоматів для поверхних розподільних щитів.
- Автоматичні вимикачі "D" треба вибирати для захисту проведення, до якого під'єднується навантаження з великими стрибками пускового струму — як-от електромотори, зварювальне обладнання, галогенні лампи, рентгенівське обладнання, насоси, компресори, потужні вентилятори.
Автоматичні вимикачі призначені для захисту розподільних і групових ланцюгів від перевантажень і струмів короткого замикання. Застосовуються у ввідно-розподільних щитах житлових і адміністративних будівель, а також у промисловості. Вимикачі мають три типи характеристики спрацьовування від струму короткого замикання та різні галузі застосування: • Крива В 3-5 ln Захист ланцюгів від перевантажень і коротких замикань, захист протягнених кабелів систем електропостачання із системами заземлення TN і IT. • Крива C 5-10 ln Захист ланцюгів від перевантажень і коротких замикань, захист гумових і індуктивних навантажень із низьким імпульсним струмом. • Крива D 10-14 ln Захист ланцюгів від перевантажень і коротких замикань, захист навантаження з високими імпульсними струмами під час увімкнення навантаження (низьковольтні трансформатори, лампи-розрядники).
Основні параметри:
Виробник Sigma Elektrik
Країна-виробник Туреччина
Тип ПЗВ Вимикач
Ступінь захисту IP20
Комутаційна зносостійкість 4000 циклів
Механічна зносостійкість 20000 циклів
Мінімальна робоча температура — 30 град.
Максимальна робоча температура 60 град.
Тип монтажу на DIN рейку
Термін експлуатації 10 років
Технічні характеристики
Номінальна вимикаюча здатність (Icn) 4500 А
Характеристика спрацьовування
Номінал 63А
Полюсність 4-полюсний
