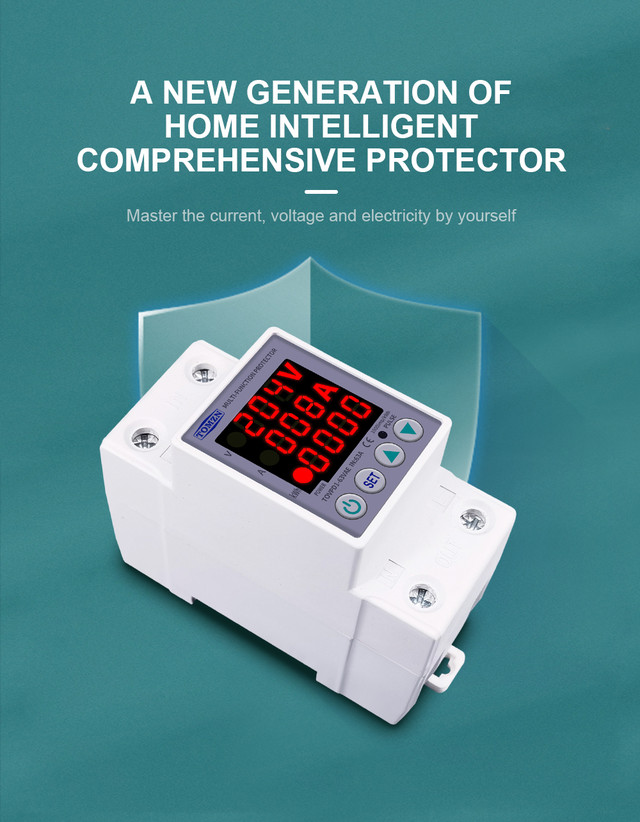

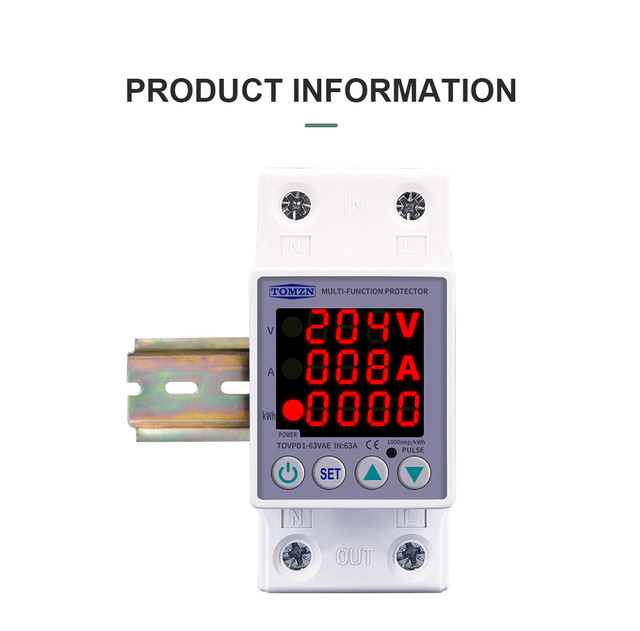

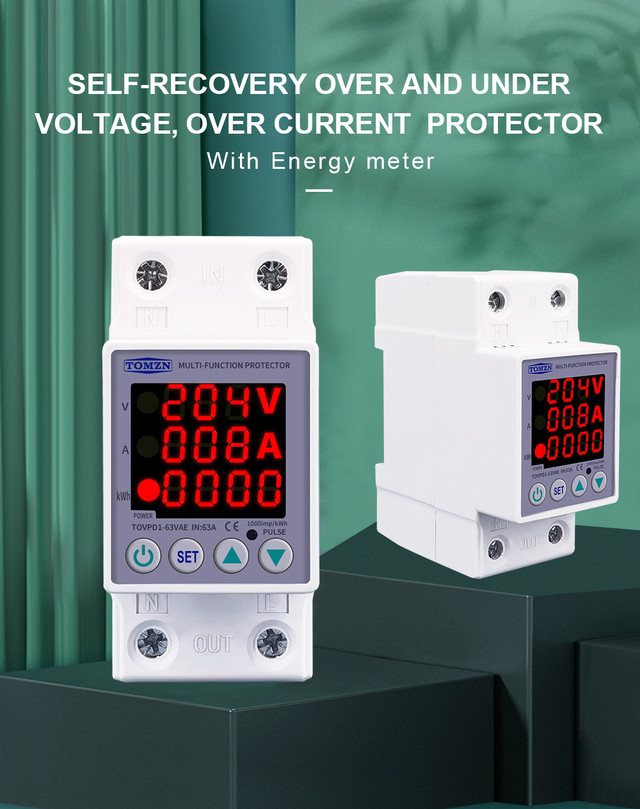

Реле захисту напруги мережі. Обмежувач струму. 63A. TOMZN TOVPD1-63-VAE на DIN рейку PROTECTOR 3 в 1 (напруга V, струм в А, навантаження в kWt)
3 в 1
1. напруга в вольтах, V
2 струм в амперах, А
3. навантаження в кіловатах, kWt

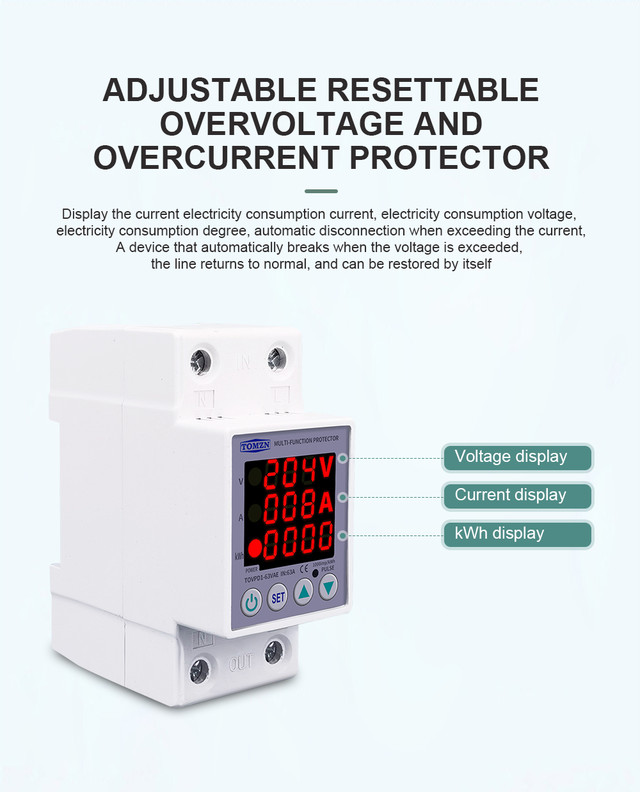

Din Rail Dual Display Adjustable Over Voltage Current and Under Voltage Protective Device Protector Relay 63A 220V 230V
63A на DIN-рейку 220-230 В Регульований пристрій захисту від підвищеної та зниженої напруги Реле захисту Монітор обмеження струму TOMZN TOVPD1-63-VAE

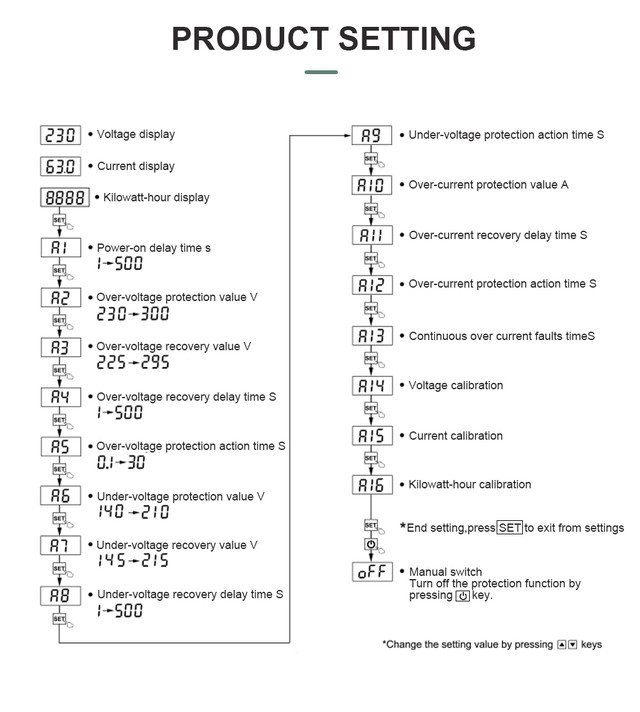

ОПИСЕлектронне реле напруги та струму TOMZN TOVPD1-60-VAE 220V 63А Внимание! Умови оплати та доставки: - Пром оплата, "Нова пошта", "Укрпошта", "Міст"; - Предоплата 100% на карту; - Накладеним платежом не відправляю (наріжка можлива тільки у разі попереднього доставляння за доставку) - Самовитяг до Одеси Примітка 1: Перед відправленням усе реле перевіряються на вмикання і збереження налаштувань після зневоднення та повторного вмикання. Примітка 2: До комплекту входить інструкція щодо налаштування Функції 1. Затримка першого вмикання. 2. Захист від високої напруги.(Установлення рівня аварійного вимкнення) 3. Захист від високої напруги. (Установлення рівня для старту відліку часу для повторного ввімкнення) 5. Час повторного увімкнення (За макс. вольтажу) 6. Час спрацьовування аварійного вимкнення за (високою напругою) 7. Захист від низької напруги.(Установлення рівня аварійного вимкнення) 8. Захист від низької напруги.(Установлення рівня для старту відлік часу для повторного ввімкнення) 9. Час повторного увімкнення (за хв. вольтажу) 10. Час спрацьовування аварійного вимкнення (за низькою напругою) 11. Максимально допустимий струм.(Установлення рівня аварійного вимкнення) 12. Час повторного увімкнення (За макс. струмом) 13. Час спрацьовування аварійного вимкнення (за макс. струмом) 14. Дисплей напруги (вимірювання напруги) 15. Відтворення струму (Вимірювання струму) Характеристики: - Номер моделі: TOVPD1-63-VAE - Потужність живлення: 230VAC 50/60Hz - Макс. Потужність Регульована: 1 ~ 63A регульований (за замовчуванням: 63A) - Діапазон захисту від перенапруги: 230V ~ 300 ~ OFF (за замовчуванням: 270V) - Діапазон перенапруги: 225v-295в (за замовчуванням: 250 В) - Час захисту від перенапруги: 0,1 s ~ 30s (значення за замовчуванням: 0.5s) - Перенапруга r Час затримки ecovery: 1s ~ 500s (за замовчуванням: 30s) - Діапазон значень захисту під напругою: 140в-210в ВИМК (за замовчуванням: 170 в) - Діапазон відновленої напруги під напругою: 145V-215V (за замовчуванням: 190V) - Час захисту від зниженої напруги: 0,1 s ~ 30s (за замовчуванням: 0.5s) - Низька напруга R Час затримки ecovery:1s ~ 500s (за замовчуванням: 30s) - Діапазон регулювання перевантаження за струмом: 1-63A (За замовчуванням: 40A) - Перевантажень за струмом екшн-діапазон: 0,1 ~ 30 секунд (за замовчуванням: 0.5s) - Перевантаження за струмом R Час затримки ecovery: 1s ~ 500s (за замовчуванням: 30s) - Час затримки увімкнення: 1s ~ 500s (за замовчуванням:10s) - Споживана потужність: 2 Вт - Для електротехнічного обладнання життя: 100000 разів - Встановлення: 35 мм din-рейка, 2 модулі

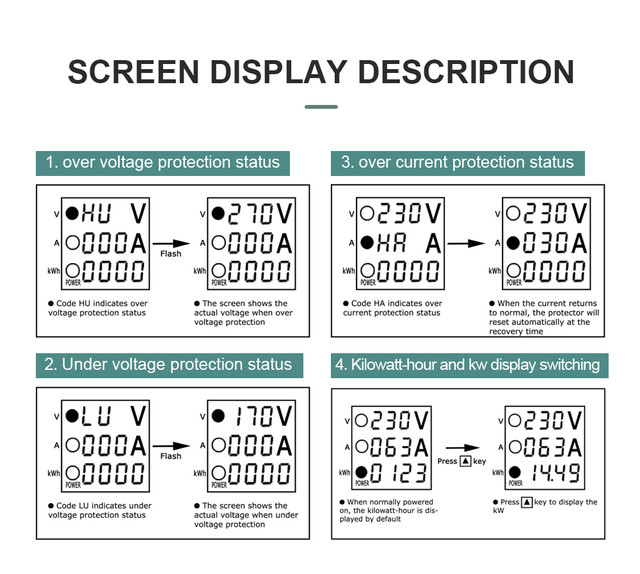

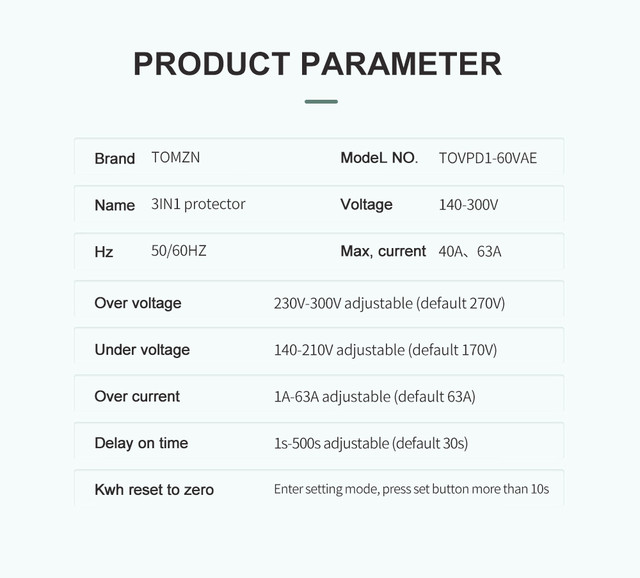

Функції 1. Захист від перенапруги 2. Захист від зниженої напруги 3. Захист від перевантаження за струмом 4. Автоматичне відновлення 5. Відбиття напруги (вимірювання напруги) 6. Відтворення струму (вимірювання струму) 7. Калібрування напруги: напруга регулюється в діапазоні +-10%. A13 8. Відновлення заводських налаштувань: натисніть кнопку «вниз» понад 12 с 9. запити про несправність: натисніть кнопку «верх» понад 12 с Параметри продукту: 1. Номер моделі: TOVPD1-60-VAE 2. Джерело живлення: 230 В змінного струму 50/60 Гц 3. Макс. потужність навантаження: 1 ~ 63 А, регульована (за замовчуванням: 63 А) 4. Діапазон значень захисту від перенапруги: 230 В ~ 300 ~ ВИМК (за замовчуванням: 270 В) Діапазон напруги відновлення після перенапруги: 225 В - 295 В (за замовчуванням: 250 В) Час спрацювання захисту від перенапруги: 0,1 с ~ 30 с (значення за замовчуванням: 0,5 с) Затримка відновлення після перенапруги час: 1 с ~ 500 с (за замовчуванням: 30 с) 5. Діапазон значень захисту від зниженої напруги: 140 В - 210 В -- ВИКЛ (за замовчуванням: 170 В) Діапазон напруги відновлення за зниженої напруги: 145 В - 215 В (за замовчуванням: 190 В) Час спрацювання захисту від зниженої напруги: 0,1 с ~ 30 с (за замовчуванням: 0,5 с) Час затримки відновлення за зниженої напруги: 1 с ~ 500 с (за замовчуванням: 30 с) 6. Діапазон регулювання перевантаження за струмом: 1-40 А (за замовчуванням: 20 А) 1-63 А (за замовчуванням: 40 А) Діапазон дії перевантаження за струмом: 0,1 ~ 30 секунд (за замовчуванням: 0,5 с) Час затримки відновлення у разі перевантаження за струмом: 1 с ~ 500 с (за замовчуванням: 30 с) 7. Затримка ввімкнення живлення час: 1 с ~ 500 с (за замовчуванням: 10 с) 9. Споживана потужність: <2 Вт 10. Термін експлуатації електрообладнання: 100 000 разів 11. Встановлення: 35 мм DIN-рейка

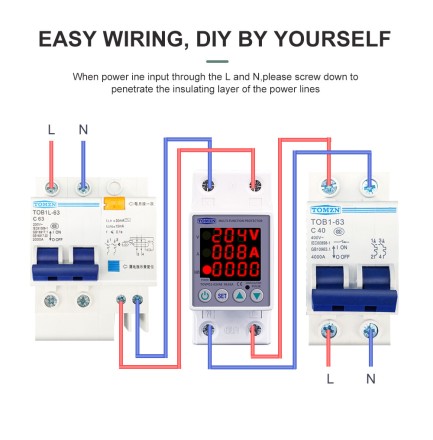

Під'єднання: Розглянемо на прикладі водного автоматичного вимикача на 16амперах. Послідовність під'єднання. 1) ввідний автомат 2)релі захисти 3)автоматичні вимикачі на споживача (кімнати). Виставляємо на релі максимально допустимий струм 15.5 ампер і час відновлення 5 секунд. Коли Ви увімкнете якийсь споживач, що перевищує встановлений струм. Реле через свої технічні властивості відпрацює швидше, ніж автоматичний вимикач.(Проти короткого замикання воно не захищає) і вимкне напруження на 5 секунд для того, щоб ви зменшили навантаження. Після відрахунку 5 секунд воно саме увімкне живлення. Відповідно в такий спосіб. Реле дбайливо ставиться до введення автомата, оскільки він не отримує перегрівання й обгорання контактів, що згодом здійснює до помилкових вимкнень. І вам не потрібно потемніння бігти до щитової для увімкнення напруження.
ОПИС

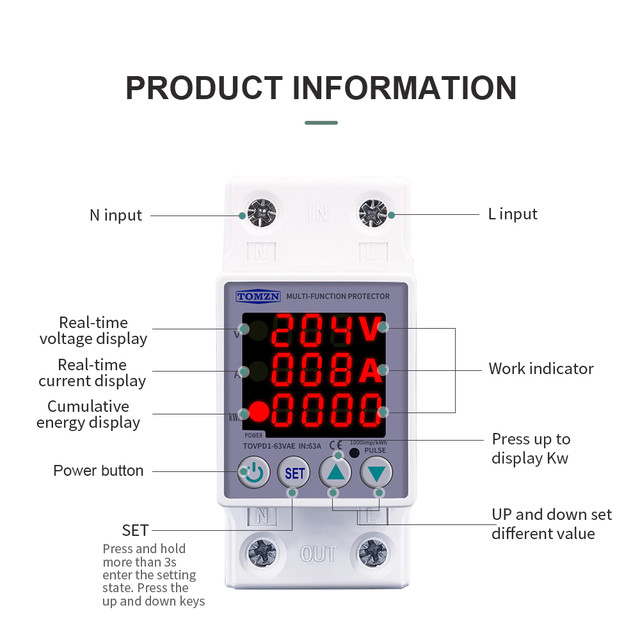

Можливості:
1. Захист від перевищення напруги
2. Захист від заниженої напруги
3. Захист від перевищення струму
4. Автоматичне відновлення

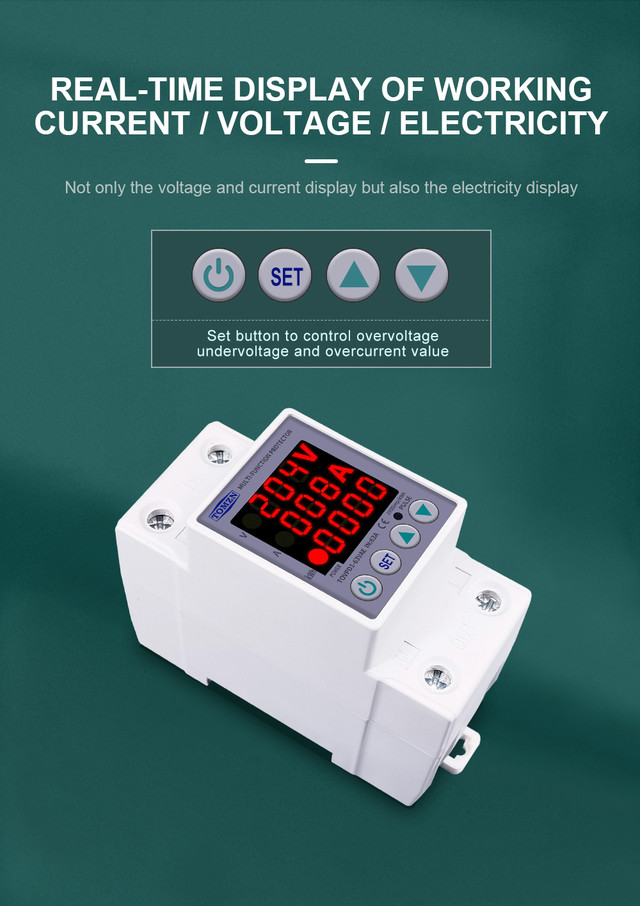

5. Дисплей (вимірювання напруги)
6. Дисплей (Вимірювання струму)
7. Калібрування напруги: напруга +-10% регульований. A13
8. Відновлення заводських налаштувань: Натисніть кнопку вниз для більш ніж 12s
9. Запит несправності: Натисніть кнопку UP від більш ніж 12S
Комплектація:
1. Реле напруги TOMZN 63A TOVPD1-63-VAE - 1шт
2. Інструкція (англійською мовою) - 1шт
3. Упаковка - 1шт
